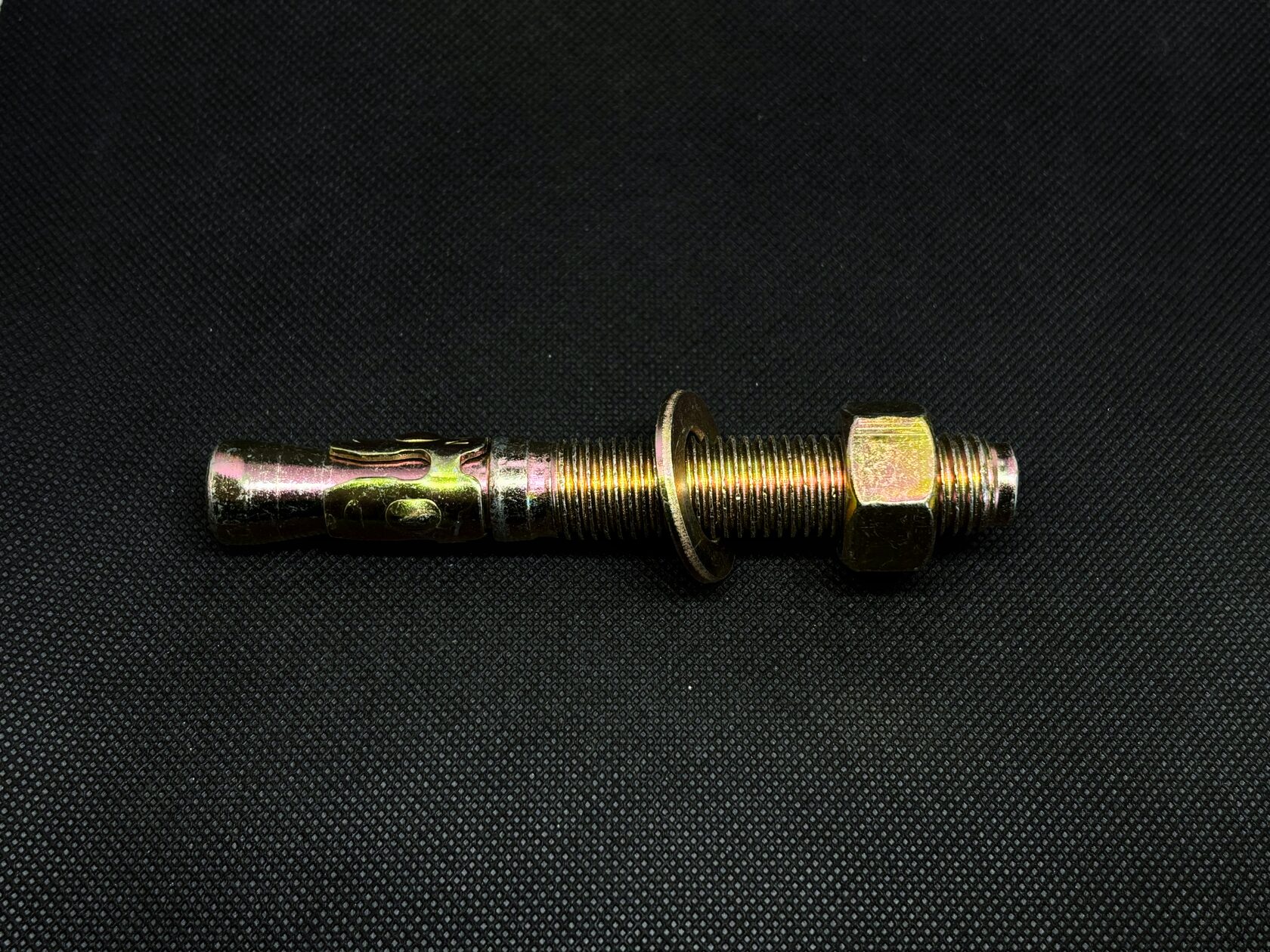

Клиновой анкер — один из самых надёжных распорных крепёжных элементов механического типа для бетона: он рассчитан на средние и большие нагрузки. Он состоит из резьбовой шпильки (на одном её конце — резьба, на другом — распорный элемент), а также гайки и шайбы. Фиксация происходит за счёт того, что при затяжке гайки конусный хвостовик втягивается в цанговую втулку и расклинивает её — так анкер жёстко закрепляется в отверстии.

В каких материалах используется клиновой анкер?
Клиновые анкеры предназначены исключительно для монтажа в плотные бетонные основания. Применение в кирпичной или блочной кладке, а также в растворных швах недопустимо. Природные каменные материалы (включая гранит) хотя и обладают высокой твёрдостью, не гарантируют надёжной фиксации: их структура неоднородна, а несущая способность в контексте анкерного крепления не нормирована.

Прочность бетона — величина расчётная и стандартизированная, именно на неё опираются при проектировании анкерных соединений. Несущая способность крепления напрямую зависит от класса бетона: чем он прочнее, тем выше допустимая нагрузка. В отсутствие подтверждённых данных о прочности бетона расчёт ведут по минимальному классу — это обеспечивает запас надёжности.

Особенность клинового анкера — локальное распорное усилие: фиксация происходит не по всей длине крепежа, а в строго определённой зоне. Для надёжной работы распорной части требуется сплошной твёрдый материал. В кирпиче возможны пустоты и зоны пониженной плотности, а сам материал склонен к хрупкому разрушению при концентрации напряжений. Если зона расклинивания попадёт в полость, анкер не зафиксируется.

Пенобетон и газобетон — ещё менее пригодные основания: стенки отверстия в таких материалах не выдерживают локального давления от распора, а крупные пустоты формируют заведомо ненадёжные участки для анкеровки.

Условия применения.
Клиновой анкер рассчитан исключительно на статические нагрузки: он не предназначен для условий, где крепление испытывает вибрацию или ударные воздействия. Динамические нагрузки способны снизить прочность соединения либо полностью вырвать крепёж из основания. Например, для фиксации флагштока такой анкер подойдёт, а вот для вибрирующего оборудования — нет. В подобных случаях предпочтительнее использовать химический крепёж, который лучше выдерживает переменные нагрузки.

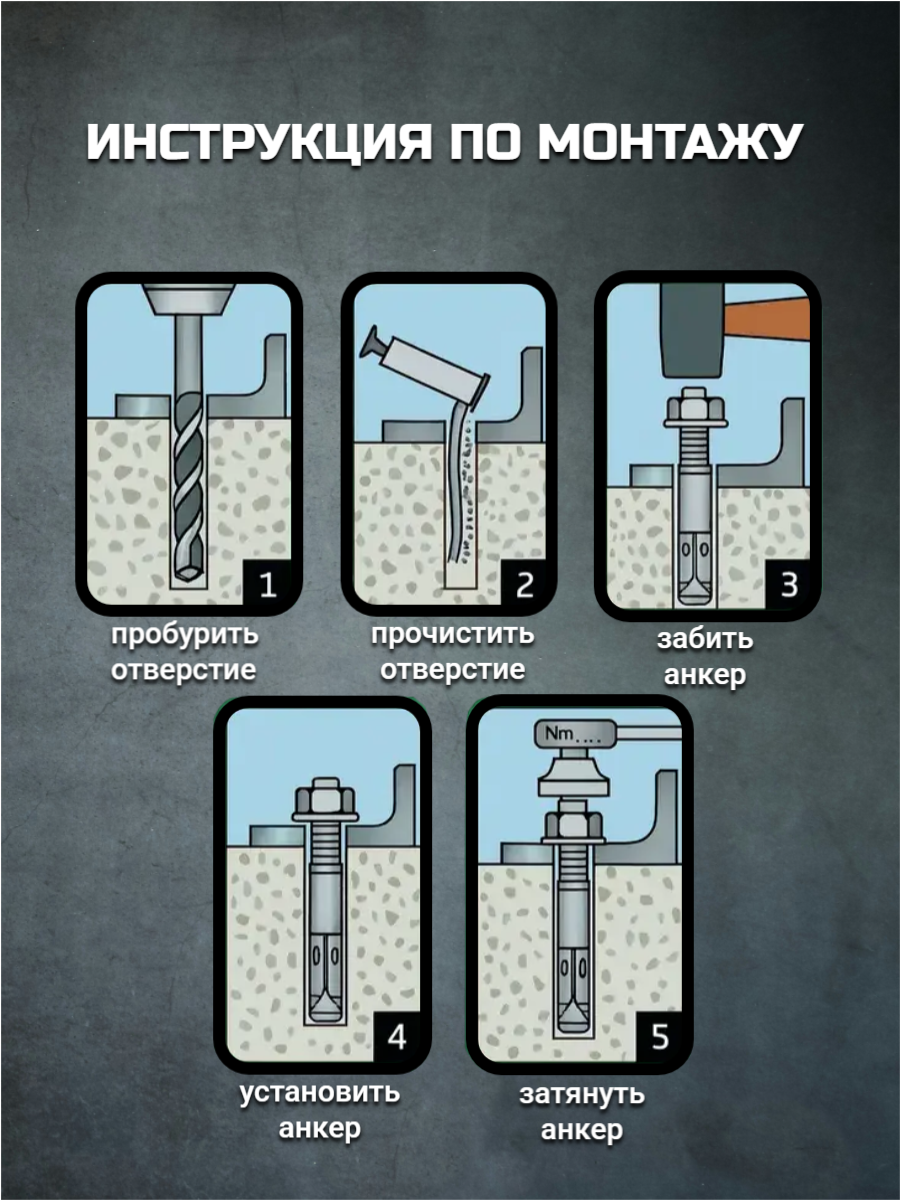

При монтаже клиновых анкеров обязательно учитывайте толщину бетонного основания: тонкие конструкции не обеспечат нужную прочность крепления. Соблюдайте отступ от края: конец анкера должен находиться не ближе два его диаметров к краю плиты. Пример: для М16 при глубине установки 80 мм основание должно быть минимум 100 мм толщиной.

Следите за шагом установки: если ставить анкеры слишком близко, напряжения в бетоне суммируются и могут вызвать трещины. Практическое правило: выдерживайте межосевое расстояние не менее 10 диаметров анкера, а от края — не менее 5 диаметров.

На прочность крепления влияют три ключевых параметра: марка бетона, диаметр анкера и глубина заделки. Подбирайте диаметр с учётом веса конструкции — для тяжёлых объектов берите больший диаметр.
